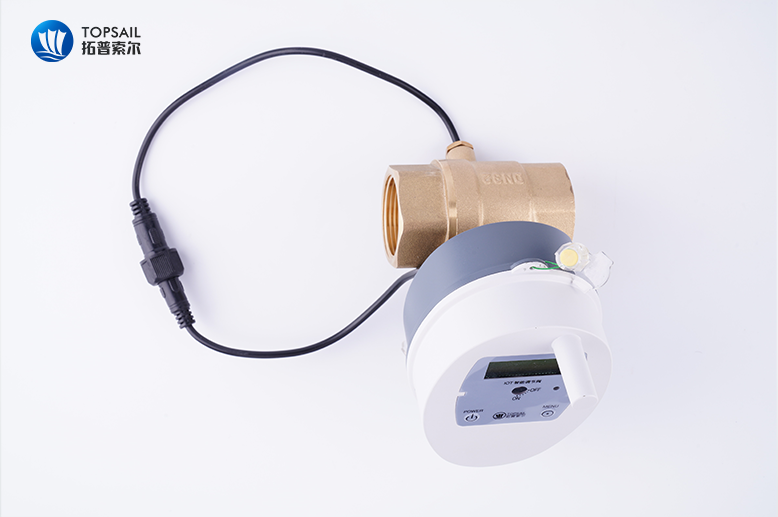

TSM-04V(NB版) 无线智能控制阀

标签:智能控制阀,供热智能控制阀,供暖智能控制阀,暖气智能控制阀

简介—— TSM-04V(NB版) 无线智能控制阀是一款锂亚电池供电、具有无线远程配置功能的高可靠性阀控设备。主要应用于供暖、供水管道等场景,具有温度定时采集上报、自动休眠、远程控制等功能。

服务热线:400-000-3190

产品简介

TSM-04VNB版无线智能控制阀是一款锂亚电池供电、具有无线远程配置功能的高可靠性阀控设备,自带断码显示屏,可以查看设备的电量、信号强度、阀门的开合度等状态;本产品主要应用于供暖、供水管道等场景,具有温度定时采集上报、自动休眠、远程控制等功能,可用于日常监控管道供水情况,也可根据用户的缴费情况进行阀门的远程控制,同时还可将设备的电量、信号强度、阀门的开合度等状态数据通过无线网络发送给管理云平台,平台支持对数据进行存储、查询、展示。

功能特点

  • 01

    云平台远程控制开合度; 支持本地蓝牙维护功能

  • 02

    支持远程差分SOTA升级;联网时自动校准本地时间

  • 03

    支持机械指针指示阀门开度; 低功耗、电池供电超长待机

  • 04

    支持电池快速拆卸与更换;支持阀体与表头快速拆装与重新开度校准

  • 05

    天线精确匹配,VSWR ≤ 2.0;支持100级阀门开合度,精确控制

  • 06

    专用6位段码屏显示,方便查看设备工作状态

技术参数




  产品型号



  TSM-04V(NB版)


  通讯方式


  NB-IoT


  参数配置



  本地蓝牙、远程


  固件升级


  本地蓝牙、远程


  云平台



  LWM2M接入电信AEP,数据帧格式为拓普索尔私有数据协议;第三方平台支持定制开发与转发方式对接


  连接方式


  DN20 / DN25 / DN32 / DN40


  外壳材质



  ABS


  数据间隔


  供暖季开始时间、结束时间、缴费期时间可设置,数据采集与上报间隔根据供暖阶段自动切换


  阀体材质



  黄铜


  阀体类型


  球阀 / V型阀 / W型阀 / 陶瓷阀 (默认 V型阀)


  密封材质



  聚四氟乙烯PTFE


  开度参数


  范围0~100,机械指针指示,段码屏显示


  测温参数



  回水温度测量,-20℃~125℃,±0.5℃


  显 示 屏


  开机状态指示、阀门状态与开度、回水温度、电池电压 、设备错误码、日期与时间、网络模式与信号值、信号强度与电池电量、维护状态指示、关机状态指示


  射频性能



  温度:-20℃~70℃;湿度:<93%RH


  软件平台


  TopOS(拓普索尔自研轻量级物联网操作系统)


  供电方式



  19Ah锂亚电池供电,超长时间续航


  工作电流


  休眠电流<25uA,发送平均电流60mA


  工作环境



  温度:-20℃~70℃,湿度:<95%RH


  防护等级


  默认IP65,可加强至IP68,户阀IP65即可满足


   重    量



  0.7Kg,配合不同阀体重量会改变




相关案例

山西省孝义市智慧供热管网监测项目

项目地点:山西省孝义市 项目背景:全市供热用户10多万户,装机总容量760MW,最大供热面积1000万㎡。存在用户缴费率低、缴费不便;二网失衡严重,用户间存在远端用户温度过低,冷热不均等问题,只能通过大流量方式改善供热。
